Охолоджувач для самогонного апарату відповідає за конденсацію пари та перетворення її на рідину, тому від його конструкції залежить стабільність роботи всього дистилятора. Занадто слабкий холодильник може не справлятися з тепловим навантаженням, а надмірно великий ускладнює конструкцію та збільшує вартість обладнання без помітної користі. При виборі варто враховувати не тільки довжину холодильника, а й його тип, площу теплообміну, матеріал, потужність нагрівання та спосіб подавання охолоджувальної води.
Навіщо потрібен охолоджувач для самогонного апарату
Охолоджувач для самогонного апарату — це теплообмінник, у якому гаряча пара віддає тепло воді або навколишньому повітрю та переходить у рідкий стан. Саме здатність відвести потрібну кількість тепла визначає реальну продуктивність холодильника.
Головна помилка під час вибору — орієнтуватися лише на об’єм перегінного куба. Куб на 20, 30 або 50 літрів сам по собі майже нічого не говорить про потрібну потужність холодильника. Значно важливіше, яке теплове навантаження створює нагрівач.
Наприклад, апарат із великим кубом і нагрівачем невисокої потужності може потребувати менш продуктивного холодильника, ніж компактна система з потужним ТЕНом.
Робота теплообмінника залежить також від площі поверхні, температурної різниці та швидкості руху охолоджувальної рідини. Тому два холодильники однакової довжини можуть мати помітно різну ефективність.

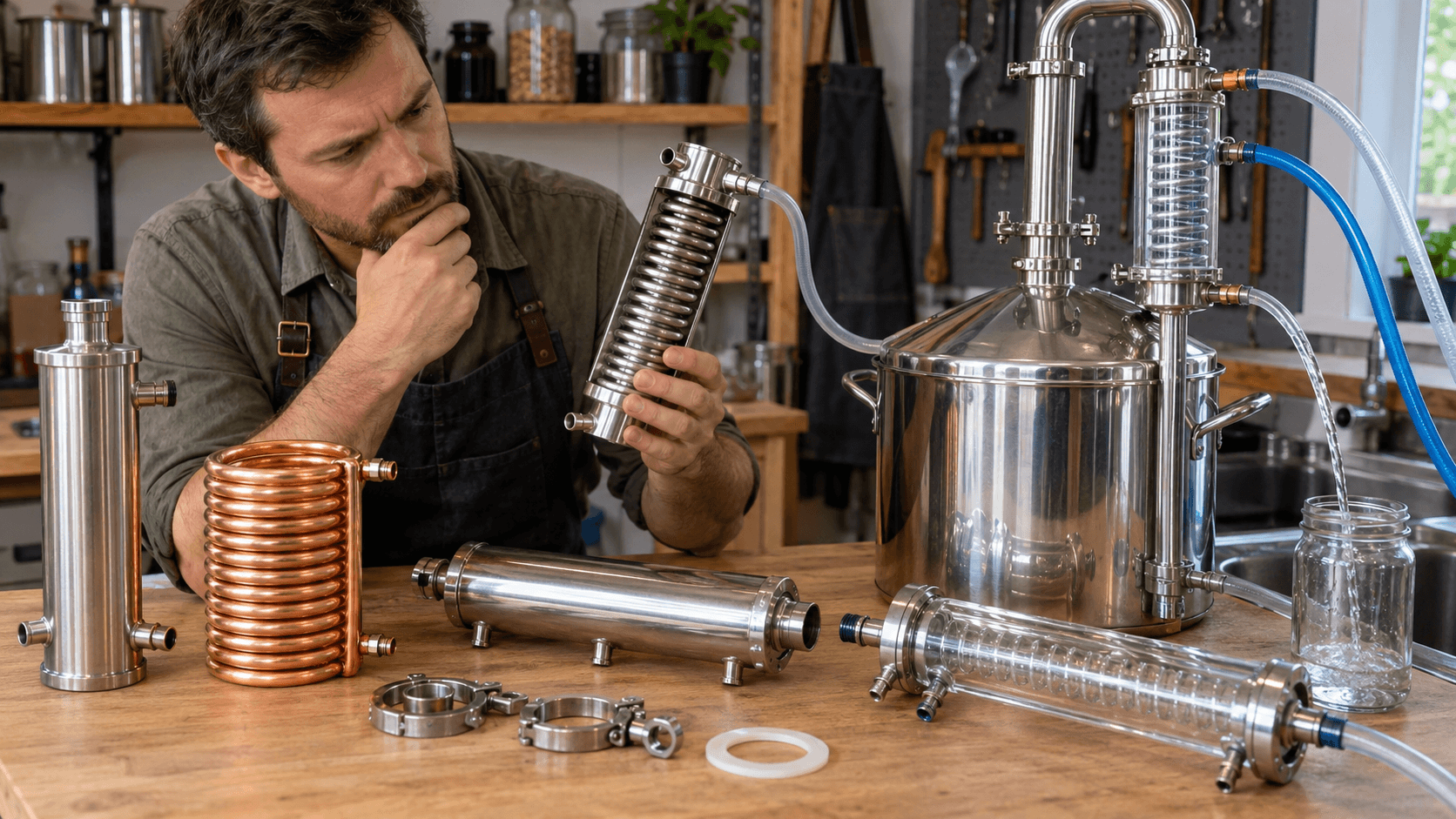

Основні види холодильників для самогонного апарату
Холодильник для самогонного апарату може мати кілька конструктивних виконань, кожне з яких має свої сильні та слабкі сторони.
Змійовик
Змійовик для самогонного апарату — одна з найпростіших конструкцій: пара проходить через спіральну трубку, яку охолоджує вода.
Класичний варіант передбачає занурення спіралі у місткість із водою. Головна перевага такого рішення — можливість працювати там, де немає постійного підключення до водопроводу.
До плюсів змійовика належать:
- проста конструкція;
- відсутність складних з’єднань;
- можливість автономного охолодження;
- доступна вартість.
Недолік полягає в поступовому нагріванні води в резервуарі. Через це ефективність охолодження з часом зменшується. Тепловіддача змійовика в нерухомій воді також зазвичай поступається конструкціям із примусовою циркуляцією охолоджувача.
Проточний холодильник
Проточний охолоджувач використовує безперервний рух холодної води навколо трубки, якою проходить пара.
Найпростіший представник цієї групи — холодильник типу Лібіха. Він складається з внутрішньої трубки та зовнішньої сорочки, через яку циркулює вода. Така конструкція проста, передбачувана в роботі та легко очищується.
Переваги проточного варіанта:
- стабільне охолодження протягом тривалої роботи;
- компактність;
- проста конструкція;
- можливість підібрати холодильник під конкретну потужність.
Для ефективного заповнення водяної сорочки охолоджувальну воду зазвичай подають знизу, а відводять зверху. Такий принцип застосовується і в лабораторних водяних конденсаторах.
Головний мінус — залежність від джерела води або окремої замкненої системи з насосом і резервуаром.
Кожухотрубний холодильник
Кожухотрубний холодильник використовує кілька внутрішніх трубок замість однієї, завдяки чому збільшується площа теплообміну без значного збільшення довжини пристрою.
Такий охолоджувач для самогонного апарату особливо доречний у системах із підвищеним тепловим навантаженням.
Пара розподіляється між кількома трубками, навколо яких циркулює вода. Велика площа контакту дозволяє зробити холодильник відносно коротким та водночас продуктивним.
Переваги:
- висока продуктивність;
- компактні розміри;
- ефективна робота з потужними нагрівачами;
- хороша масштабованість.
Для побутових модульних систем це один із найбільш універсальних форматів.
Охолоджувач Дімрота
Охолоджувач Дімрота використовує внутрішню спіраль із циркулюючою водою та забезпечує велику площу теплообміну в компактному корпусі.
Така конструкція особливо поширена там, де потрібна інтенсивна конденсація в обмеженому просторі. Її часто використовують не тільки як кінцевий холодильник, а й у вузлах повернення конденсату.
Охолоджувач Дімрота ефективний, але має складнішу конструкцію та може коштувати дорожче за простий прямоточний варіант.
Чим холодильник відрізняється від дефлегматора
Холодильник і дефлегматор виконують схожу фізичну роботу, але мають різне функціональне призначення.
Кінцевий холодильник повинен конденсувати пару, що залишає систему, тоді як дефлегматор повертає частину конденсату назад у колону.
Через зовнішню схожість ці компоненти іноді плутають. Для звичайного дистилятора достатньо основного холодильника. У колонних системах можуть одночасно використовуватися два теплообмінники — дефлегматор у верхній частині колони та окремий холодильник продукту.
Це важливий нюанс під час покупки комплектуючих: короткий та продуктивний дефлегматор не обов’язково є оптимальною заміною кінцевому холодильнику.
Як вибрати охолоджувач для самогонного апарату за потужністю
Охолоджувач для самогонного апарату потрібно насамперед підбирати відповідно до максимальної теплової потужності, з якою працюватиме обладнання.
Умовно критерії можна розташувати так:
| Критерій | На що впливає |
|---|---|
| Потужність нагрівання | Необхідна продуктивність холодильника |
| Площа теплообміну | Швидкість відведення тепла |
| Температура води | Ефективність конденсації |
| Швидкість потоку води | Стабільність охолодження |
| Діаметр парових каналів | Пропускна здатність |
| Конструкція холодильника | Розміри та ефективність |
| Матеріал | Теплопередача, догляд і довговічність |
Практичне правило просте: краще мати невеликий запас за можливостями теплообмінника, ніж використовувати холодильник на межі його продуктивності.
Водночас збільшувати потік холодної води до максимуму не завжди раціонально. Ефективність залежить від поєднання площі теплообміну, різниці температур та циркуляції води. Надмірна витрата води не компенсує невдалу конструкцію теплообмінника.
Мідь чи нержавіюча сталь
Матеріал впливає на теплопередачу, ресурс обладнання та складність догляду.
Мідь має значно вищу теплопровідність. Для чистої міді вона становить приблизно 386 Вт/(м·К), тоді як для поширених марок нержавіючої сталі 304 і 316 — близько 16 Вт/(м·К).
Проте це не означає, що холодильник із нержавійки буде у десятки разів гіршим. Реальна продуктивність залежить від усієї конструкції: площі поверхні, товщини стінок, руху води та пари. Нержавіюча сталь компенсує нижчу теплопровідність збільшенням площі теплообміну.
Нержавіюча сталь практичніша з погляду догляду, стійка до корозії та широко використовується у харчовому обладнанні й теплообмінниках. Сталь типу 304/304L є типовим матеріалом для харчової промисловості, труб, резервуарів і теплообмінників.
Мідь варто розглядати, коли пріоритетом є висока теплопровідність та компактність конструкції. Нержавійка зручна для тих, хто хоче отримати міцне обладнання з простішим регулярним доглядом.
Які деталі перевірити перед покупкою
Хороший охолоджувач для самогонного апарату варто оцінювати не за одним параметром, а за сукупністю характеристик.
Перед покупкою перевірте:
- Допустиму потужність. Виробник повинен вказувати, на яке теплове навантаження розрахована модель.
- Тип підключення. Різьба, клампові з’єднання та діаметри повинні відповідати вашому обладнанню.
- Спосіб охолодження. Для квартири з доступом до водопроводу зручний проточний варіант, а за обмеженого водопостачання доцільно передбачити замкнений контур із резервуаром і насосом.
- Можливість очищення. Прямі трубки та розбірні конструкції обслуговувати простіше, ніж вузькі довгі спіралі.
- Якість швів і фітингів. З’єднання мають бути герметичними, акуратними та пристосованими до температурного навантаження.
- Запас продуктивності. Він стане корисним, якщо згодом буде встановлено потужніший нагрівач.
Ще один практичний момент — розташування штуцерів. Незручні патрубки можуть змусити використовувати довгі шланги з різкими перегинами, тому компонування системи варто продумати до покупки.
Який охолоджувач для самогонного апарату вибрати
Оптимальний охолоджувач для самогонного апарату — той, що впевнено відводить теплове навантаження конкретного дистилятора, легко очищується та сумісний із доступною системою водопостачання.
Для простого обладнання невеликої потужності практичним рішенням буде проточний холодильник прямого типу. За відсутності постійного водопостачання можна використовувати змійовик із місткістю або організувати замкнений контур охолодження.
Для продуктивнішого модульного обладнання логічно розглядати кожухотрубний холодильник. Він забезпечує значну площу теплообміну при відносно невеликих розмірах. Охолоджувач Дімрота більше підходить для систем, де важливі компактність та інтенсивна теплопередача.
Найважливіший принцип вибору — не прив’язувати холодильник тільки до літражу куба. Потужність нагрівання, конструкція теплообмінника та температура охолоджувальної води значно точніше характеризують необхідну продуктивність. Саме такий підхід дозволяє вибрати обладнання без непотрібного перевищення розмірів і без ризику недостатнього охолодження.
